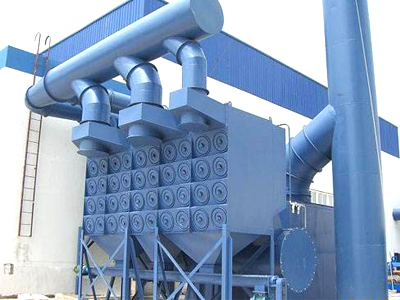

橫插安裝式濾筒式
除塵器的性能特點：
1.橫插安裝式濾筒式除塵器采用了先進的沉流式布局及濾筒斜裝結構，因而除塵器在工作過程中同步清灰效果好。
2.濾筒15°傾斜抽屜式安裝，可使濾筒拆換更方便，而且除塵器本體內不設置傳動部件，使其維修工作減至少。對一般性粉塵，濾筒可長期使用不需要更換，省去了常用
袋式除塵器需經常換洗濾袋的繁瑣工作，并節省了大量的維修費。
3.模塊式組合，大小可以隨意選擇。
4.可以擴大原有的組合，增加除塵機組，而不需要對原有設備進行多大的改動.上排濾筒會首先脈沖反吹，然后控制儀選擇下排重復脈沖反吹過程。此后此控制儀會順序繼續選擇其他濾筒進行脈沖反吹操作。
5.塵器入口設置擋塵板，有緩沖及耐磨的作用，不使粉塵直接高速沖擊濾筒，因而能延長濾筒的使用壽命
橫插安裝式濾筒式除塵器的工作原理：
含塵氣體進入除塵器后，由于氣流端面的突然擴大及氣流分布板的作用，氣流中的一部分顆粒粗大的塵粒在重力和慣性力的作用下，沉降到灰斗;精度細、密度小的塵粒進入過濾室，通過布朗擴散和纖維的攔截等綜合效應，使粉塵沉積在濾筒的濾料表面，凈化后的氣體進入進氣室內，由出風口經風機排出。濾筒除塵器的阻力隨著濾筒的表面積灰增加而變大，當阻力達到的設定值時，通過反吹系統脈沖閥經噴吹管的小孔，噴射出一股高速高壓氣流，進行清灰。此時的PLC程序控制脈沖閥的啟閉，當脈沖閥開啟時，氣包內的壓縮空氣通過文丘里管(文氏管)的擴充，均勻的進入濾筒內部，在濾筒內部形成瞬間的正壓，產生巨大的振動，使沉積在濾料上的粉塵脫落，掉入灰斗內，收集的粉塵通過卸灰閥，排除到灰斗筒內
